一、激光位移传感器原理
激光位移传感器是一种通过三角定位法、测量光斑与传感器之间的距离的传感器。激光通过发射透镜聚焦并投射到物体上。此时，从物体反射的部分光束会在位置传感装置上产生一个光斑。当对象移动时，反射光斑在PSD（位置敏感元器件） 面板上位置也会移动。通过对检测位置的变化的计算，就可以检测传感器到物体的距离变化。

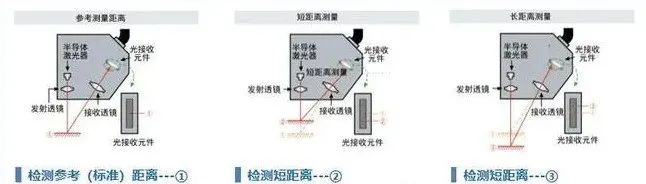

测量参考距离①时，反射激光打在传感器内部的受光元件中心。测量短距离②时，反射光线打在传感器内部的受光元件偏下的点②上。测量长距离③时，反射光线打在受光元件偏上的点③上。因为受光点和测量距离有一一对应关系（发射点和待测点及受光点组成特定的三角形），所以可以通过受光点位置，计算出测量点的位置。
二、激光位移传感器的常见应用
激光位移传感器是一种检测效率非常高的激光测距传感器，具有检测精度高、响应速度快、稳定性强的优点。下面，给大家介绍一下激光位移传感器在自动化行业中的几个常见应用：
检测卷料高度
通过激光位移传感器可以测量卷料厚度，通过卷料厚度，判断片料使用状况。
检测包装盒的高度
激光位移传感器能够准确检测包装盒在传送带上的高度，进而判断合体是竖直摆放还是横躺摆放。
检测PCB板组件的高度
激光位移传感器可以不受不同材质的干扰，稳定测量PCB板上零部件的高度。
检测瓶盖是否盖紧
通过激光位移传感器测量各种瓶体（含盖）高度，通过与标准高度对比，判读瓶盖是否盖紧。
