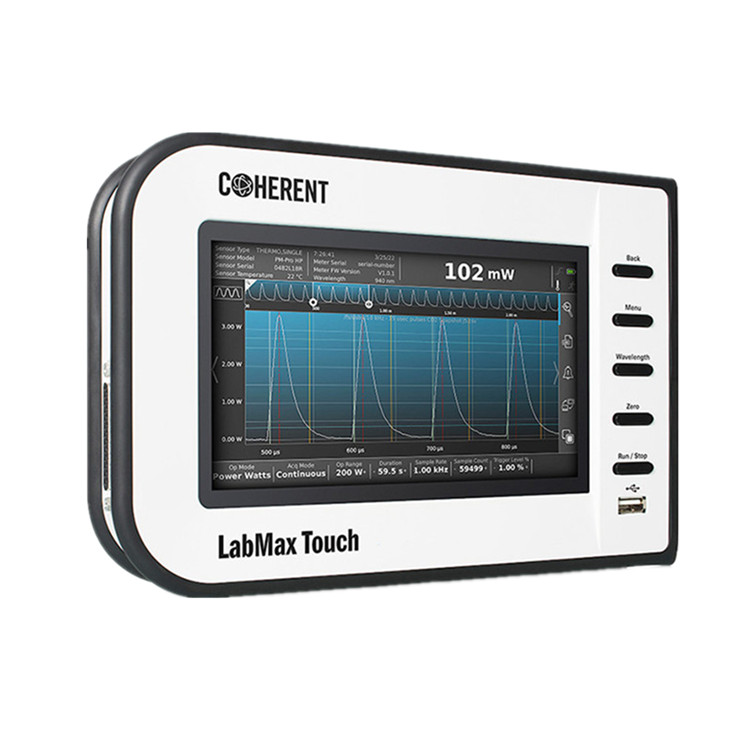

COHERENT能量计LabMax Touch

1327 阅读
  • 品牌名称:COHERENT
  • 规格型号:LabMax Touch
产品介绍

Coherent LabMax Touch是一款功能齐全的激光功率和能量测量仪器,可通过直观的触摸屏界面轻松访问广泛的数据采集和分析功能。例如,测量数据和分析——包括实时显示、统计、趋势、调整、直方图和波束位置信息——都只需在显示器上做一两个手势就可以实现。LabMax Touch提供与完整的相干激光功率和能量传感器目录的完全兼容性。这包括热电堆、热电和半导体传感器,以及我们独特的PowerMax Pro传感器,用于高功率光束的快速功率测量。标准的LabMax Touch采样频率高达25 kHz(带热释电能量传感器)和10 Hz(带功率传感器)。LabMax Touch Pro型号使用PowerMax Pro传感器将采样率提高到1MHz,并添加了集成能量和激光脉冲宽度等分析功能。

性能特点
  • 与热电堆、光学、热电和反式热电传感器兼容
  • 横向热电高达1 MHz的高速采样和热电传感器高达25 kHz的高速采样
  • 7“触摸屏LCD
  • USB、RS-232和以太网PC接口
  • 双USB端口(用于闪存驱动器或鼠标)
  • HDMI输出(用于外部监视器)
  • 外部触发输入
  • 触发、模拟和TTL输出
  • 与相干仪表连接PC软件兼容
  • 兼容Windows 10
  • ISO 17025认证
选型指南

使用热释电能量传感器时为 25 kHz

使用热电堆和光学传感器时为 10 Hz

使用 PowerMax-Pro 传感器时为 10 Hz 至 1 MHz(用户可调)

Pro型包括带有 PowerMax-Pro 传感器的板载脉冲分析功能

产品结构与细节

顶部面板和前面板:2 个 A 型 USB 端口

顶部面板:

发光电源开关

微型 USB PC 接口端口

以太网 RJ-45 端口

RS-232 端口(2.5 毫米立体声 AUX 插口)

HDMI 输出

电源输入(12 VDC)

右面板:

多路输出(模拟、触发和 5V TTL)(3.5 毫米 AUX 插口)

触发器输入(3.5 毫米 AUX 插口)

DB-25 传感器端口

可选功能与配件

与范围广泛的激光功率和能量传感器完全兼容,包括热电堆、热释电、半导体传感器和我们的 PowerMax-Pro 传感器。

技术参数

产地:美国

外部触发器输入:是

蓄电池操作:是

热释电Rep Rate(脉冲每秒):max.25000

校准不确定度(%)(k=2):±1.0%

热电堆传感器兼容性:是

光学传感器兼容性:是

热电传感器兼容性:是

PowerMax Pro传感器兼容性:是

准确度-模拟输出:±0.04%(满量程的25%)

±0.26%(满刻度的5%至25%)

±1%(满刻度至5%)

功率采样率:10 Hz

以太网接口:是

USB接口:是

RS232接口:是

模拟输出:是

模拟输出:0至1、2或4 VDC(可选)

模拟输出:0至1、2或4 VDC(可选)

显示器:7“TFT LCD,带LED背光,1024 x 600像素。

触发器:外部和内部(可选)

统计分析:ZUI小值,ZUI大值、平均值、范围、标准偏差。

光束稳定性的趋势图、调谐、位置显示和分析

尺寸(高x宽x深):238 x 162 x 51毫米(9.4 x 6.4 x 2.0英寸)

重量:1.19公斤(2.6磅)

仪表电源:12VDC-中心正极;(包括90至260 VAC、50/60 Hz交流电源适配器)

计算机接口:以太网、USB、RS-232、PC应用程序

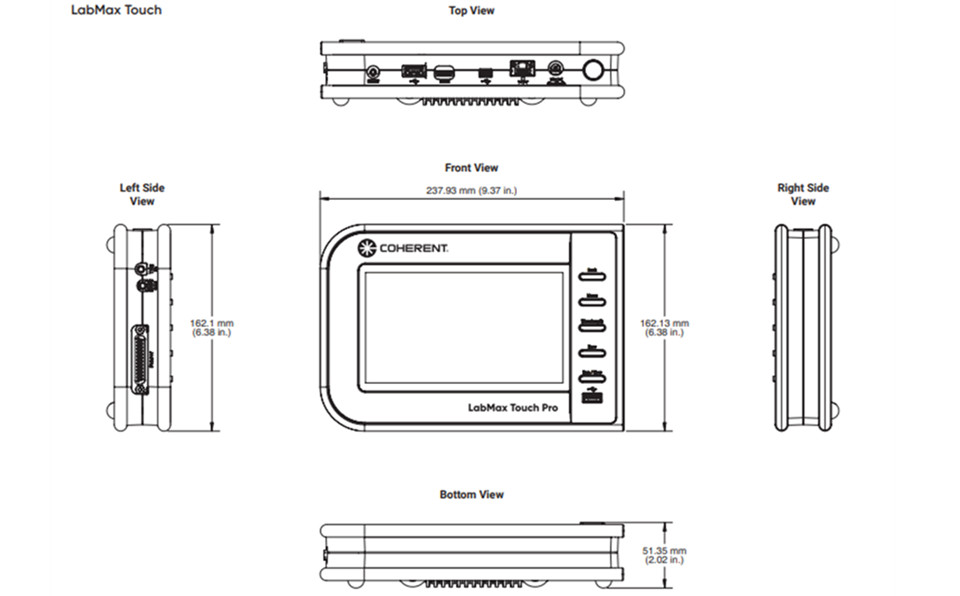

产品尺寸

产品应用
  • 研发和实验室
  • 科学
  • 制造
  • 质量保证
  • 现场服务
