产品介绍

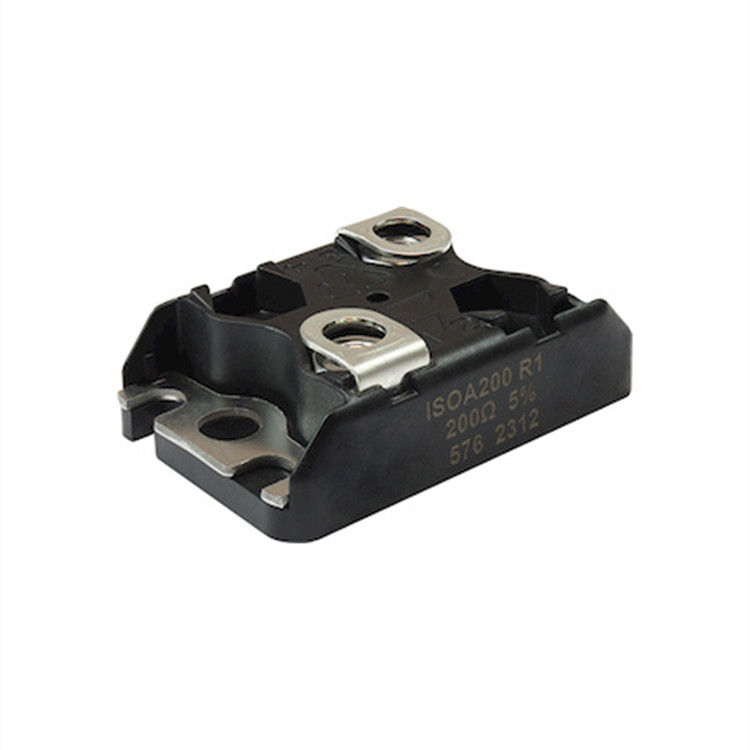

厚膜功率电阻器 是一种采用厚膜工艺制造的电阻器，具有较高的功率处理能力和稳定性。它通过在导电基底上印刷或喷涂电阻材料，经过烧结或固化处理后形成具有特定电阻值的层状结构。厚膜功率电阻器通常用于需要承受较大功率的电路中
性能特点
符合 AEC-Q200 标准
无外部辐射的冷系统
高功率/体积比
通过辅助散热器（不提供）冷却
无电感

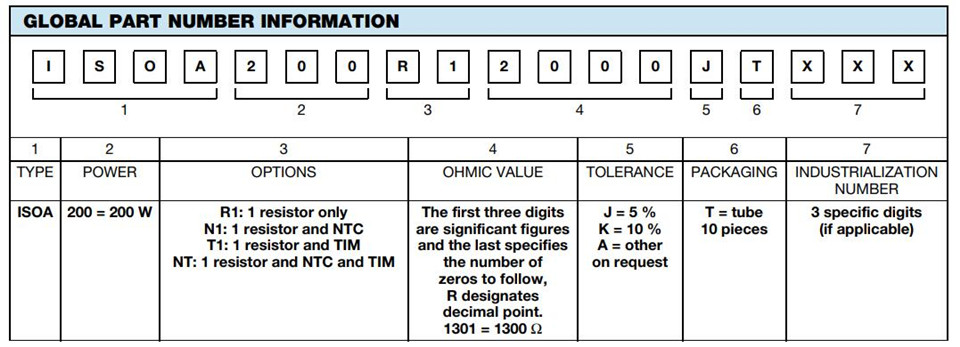

选型指南
可选功能与配件
预装相变热接口 PC-TIM（可选）
使用 NTC 热敏电阻进行内部温度监控（可选）
技术参数
产地：美国
UL 94 阻燃等级：外壳和灌封材料符合 UL 94 V-0 标准
电阻元件：金属陶瓷
基材：氧化铝
封装：树脂填充外壳
85 ℃ 底部外壳温度下的标称功率：200 W
工作温度范围：- 55 至 +150 ℃
Max工作电压：1500 V
所有端子连接为一极时的介电强度：4000 VRMS (50 Hz / 1 min)
功率电阻至 NTC 电阻的介电强度：1500 VRMS (50 Hz / 1 min)
CTI：> 600
爬电距离：> 4.2 mm
间隙距离：> 3.6 mm
在 1000 VDC时绝缘：≥ 10 GΩ
电感：≤ 50 nH
NTC 特性 (选项)：Vishay NTCS0603E3103FLT
重量 (Max值)：< 16 g
选项：仅 1 个电阻
电阻：2000 Ω
公差：5 %
包装：软管

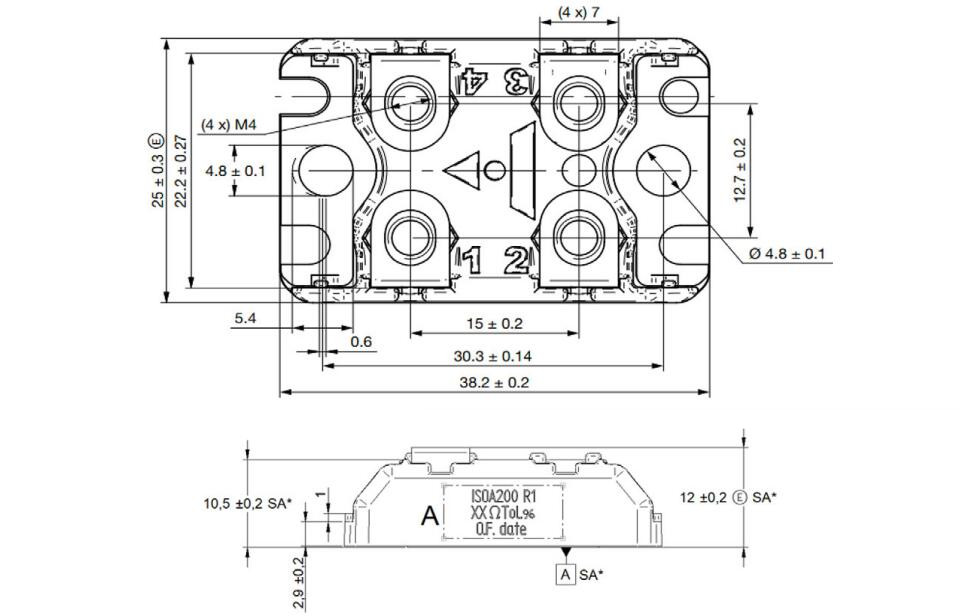

产品尺寸
产品应用
汽车：预充电、放电、主动放电
工业和 AMS：功率转换、缓冲器
