产品介绍

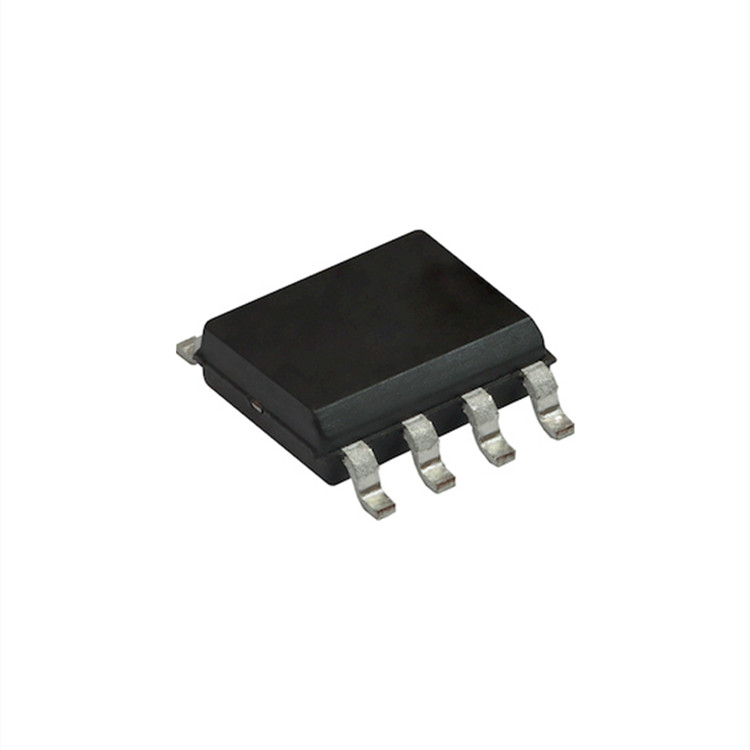

VIA2000SD 是一款高性能差分输出隔离放大器，适用于高精度隔离电压传感。该器件基于专有的电容隔离技术，单端输入信号范围为 0.02 至 2 V。该器件具有高输入阻抗，适合跨高压电位分配器进行测量。该器件的 CMTI 为 100 kV/μs，可在嘈杂环境中进行准确测量。
性能特点
隔离测试电压：5000 VRMS
固定增益：1
低偏移误差和漂移：± 1.5 mV（Max值），-5 至 +30 µV/℃
产品结构与细节

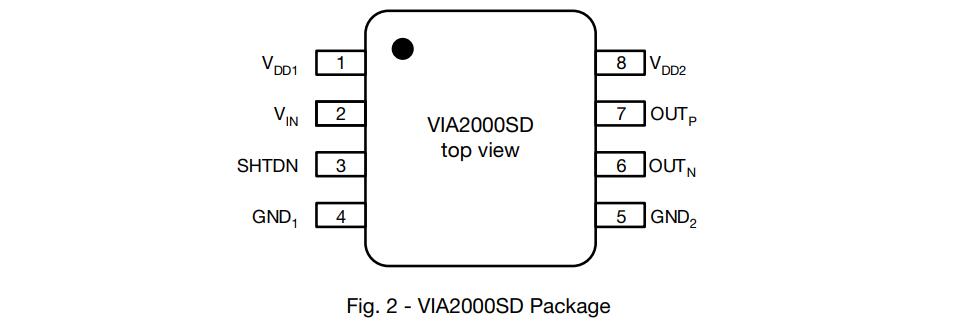

引脚配置和说明
引脚编号 符号 功能
1 VDD1 隔离器侧 1 的电源（3.0 V 至 5.5 V）
2 VIN 模拟输入
3 SHTDN 关机输入，高电平有效，内部上拉（典型电阻值：100 kΩ）
4 GND1 接地 1，隔离器侧 1 的接地参考
5 GND2 接地 2，隔离器侧 2 的接地参考
6 OUTN 负输出
7 OUTP 正输出
8 VDD2 隔离器侧 2 的电源（3.0 V 至 5.5 V）
技术参数
产地：美国
隔离测试电压：5000 VRMS
固定增益：1
低偏移误差和漂移：± 1.5 mV（Max值），-5 μV/℃ 至 +30 μV/℃
低增益误差和漂移：± 0.3 %（Max值），± 45 ppm/℃（Max值）
低非线性度和漂移：± 0.05 %（Max值），± 1 ppm/℃（典型值）
信噪比：70 dB（典型值）
BW：100 kHz
宽带宽：400 kHz（典型值）
高 CMTI：150 kV/μs（典型值）
监控：内置 VDD1 监控
工作温度：-40 至 + 125 ℃
隔离额定值：5 kV
线性输入范围：100 至 2000 mV
湿度敏感度级别：3
自动：无
封装类型：SOP-8 (300 mil)
SPQ：1000

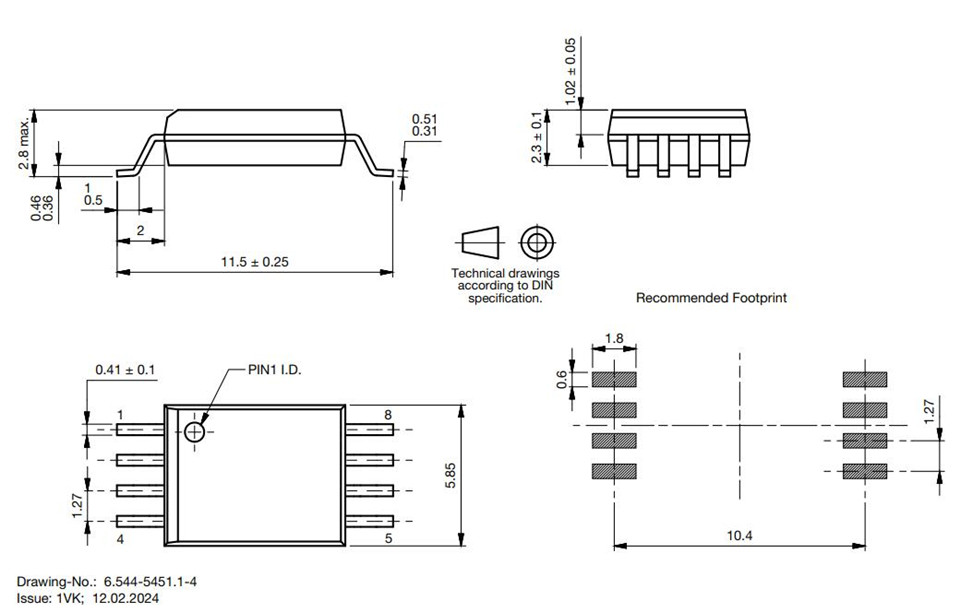

产品尺寸
产品应用
总线电压监控、交流电机控制、电源和太阳能逆变器、不间断电源供应商、电池管理、48 V 板网
